ЗОК для котельной от БПЛА в Мелитополе — защита теплоснабжения от дронов
Котельная — объект жизнеобеспечения: её остановка зимой оставляет без тепла жилые кварталы, больницы и производства. Попадание дрона в котёл, газовое или топливное хозяйство ведёт к аварии и долгому простою. Для защиты блочных, газовых и угольных котельных в Мелитополе МелданаСБ — производитель ЗАСЛОН — возводит ЗОК по СП 542.
Чем опасен дрон для котельной
- Попадание БПЛА в котёл или газовое хозяйство — авария и остановка теплоснабжения
- Поражение топливного склада или дымовой трубы
- Зимняя остановка котельной — угроза размораживания систем потребителей
- Котельная — объект жизнеобеспечения с требованиями к защищённости
| Документ | Что требует |
|---|---|
| ПП РФ № 258 (01.03.2024) | С 01.07.2024 прямо требует оснащения объектов средствами обнаружения, пассивной защиты и РЭБ против беспилотных воздушных, надводных и подводных аппаратов. |
| ФЗ-256 / ПП РФ № 1046 | Для объектов ТЭК в составе предприятия — категорирование и средства пресечения БПЛА. |
| СП 542.1325800.2024 | Проектирование ЗОК от БПЛА: классификация угрозы, уровни защиты, расчёт нагрузок. |
Пассивная ЗОК — прямой способ выполнить требование о «пассивной защите» из ПП № 258, не нарушая радиоэфир и работу РЭБ.
Решение: ЗОК над зданием котельной

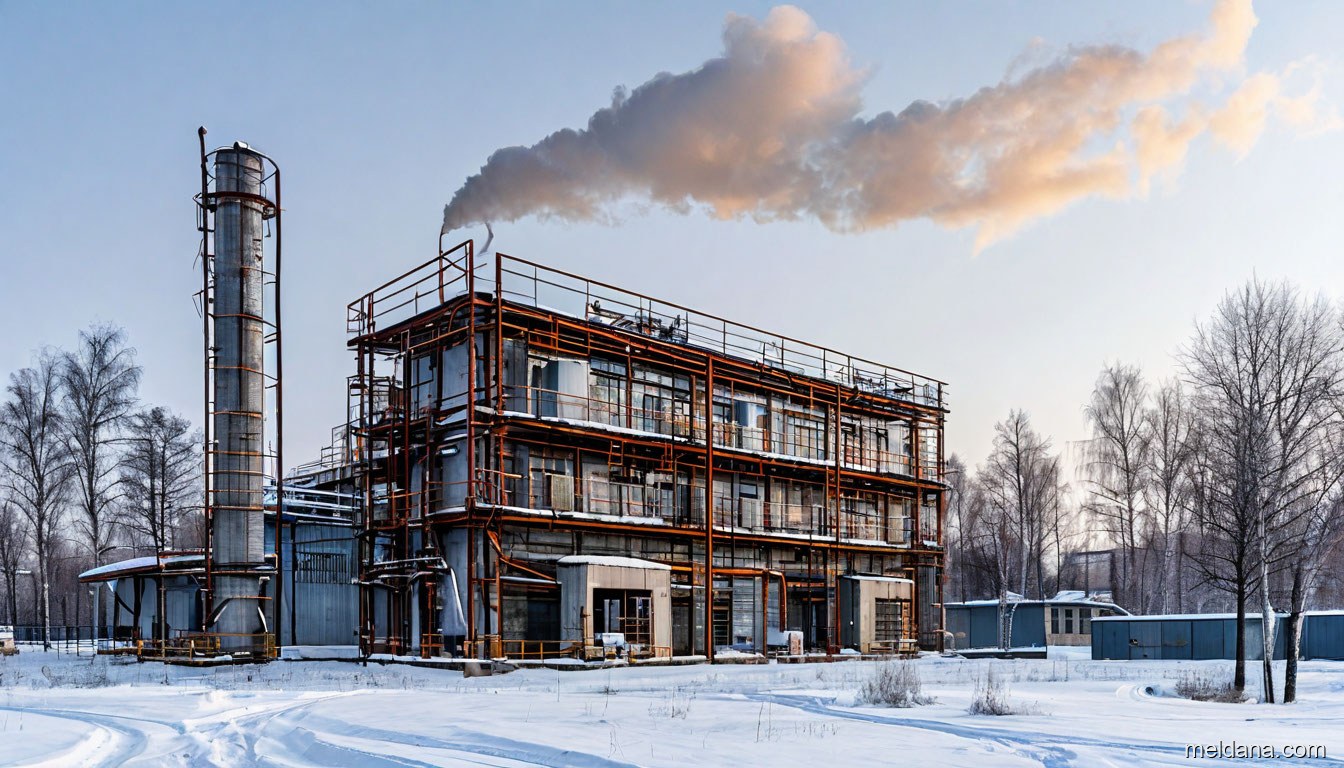

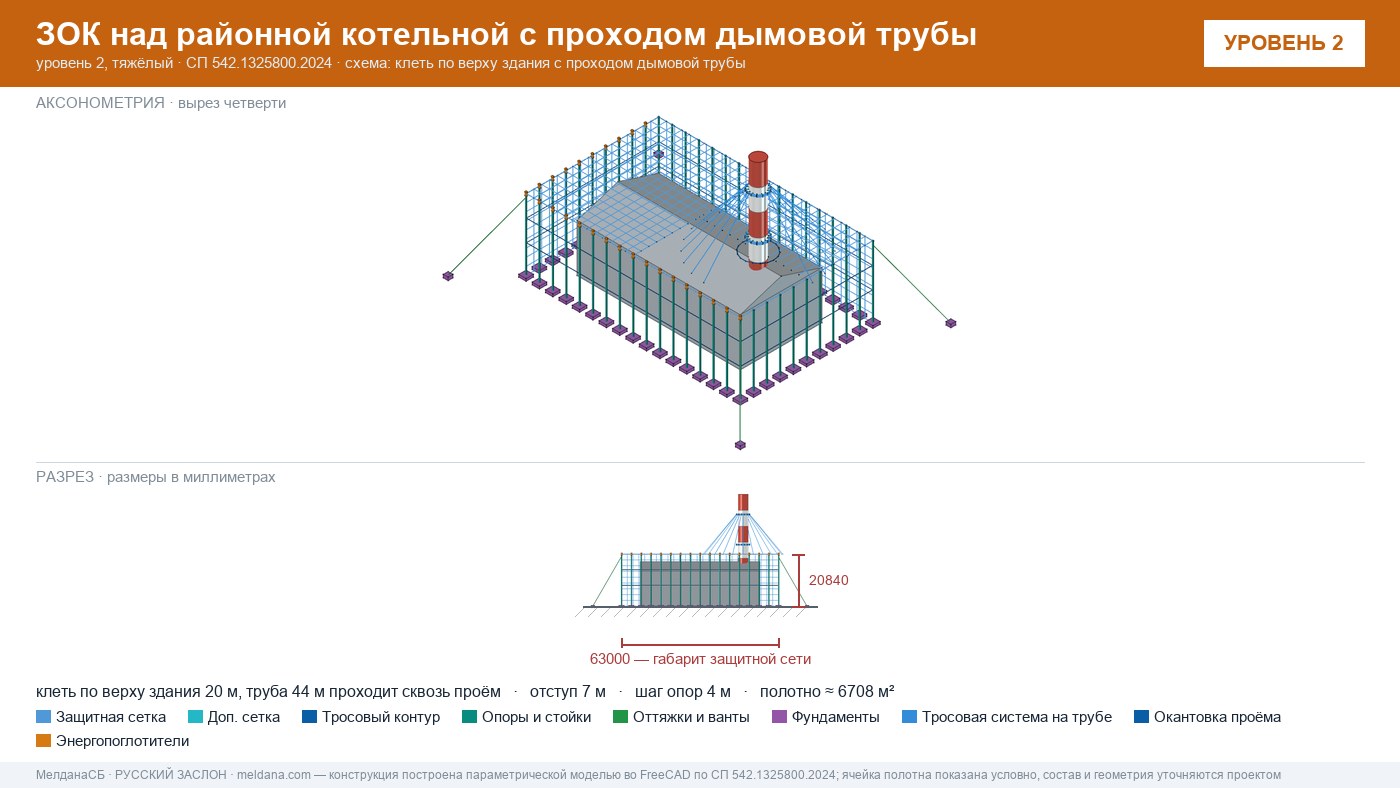

Здание котельной закрывается улавливающей сетью по кровле и боковым стенам. Для компактных блочных котельных конструкция возводится с минимальным отступом, для крупных — независимым каркасом на собственных фундаментах. Дымовая труба и газовое хозяйство учитываются в проекте. Базовый уровень для котельной — 1–2 по СП 542 (защита от малых и лёгких БПЛА).
Из чего состоит ЗОК ЗАСЛОН
Конструкция собирается из единой сертифицированной линейки ЗАСЛОН (собственное производство), что обеспечивает совместность расчётных характеристик и гарантию производителя на весь объект.
| Элемент | Характеристика |
|---|---|
| Улавливающая сетка (стены) | ЗАСЛОН Сеть-М 80×100 мм, проволока Ø3,7 мм, оцинкованная плетёная, ГОСТ Р 51285 |
| Кровельная сетка | ЗАСЛОН Контур-М с вплетённым несущим тросом Ø4 мм — равномерная нагрузка по плоскости кровли |
| Опорные стойки | ЗАСЛОН Стойка h=6 и 9 м, сталь 09Г2С, горячее цинкование ≥85 мкм (ГОСТ 9.307) |
| Тросовая система | прогоны Ø6 мм (3 яруса) + диагональные стяжки Ø8 мм, оцинкованный канат |
| Фундаменты | винтовые сваи Ø76 мм, L=2,5 м, сталь С245 — без мокрых работ, несущая способность подтверждается протоколом |
Подробнее о составе и линейке ЗОК ЗАСЛОН →
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 2-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |
| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |
Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 3–4 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.
Кейс: блочная котельная
Типовой проект — защита блочной котельной площадью 150–400 м²: улавливающая сетка по кровле и стенам, опоры на винтовых сваях по периметру, тросовая система. Учитываются дымовая труба и подходы для обслуживания. Проект по СП 542, монтаж без остановки теплоснабжения, с натурными испытаниями. Решение подходит для котельных санаториев, ЖКХ, производств и социальных объектов.
Как мы реализуем проект ЗОК
- Обследование объекта. Выезд специалиста, обмеры, геодезия, ситуационный план. Определение уровня угрозы и класса защиты по СП 542.
- Проектирование по СП 542. Разработка ПД и РД (КМ, КМД, ПОС, ППР), расчёт нагрузок по методике МЧС, согласование с заказчиком.
- Производство ЗАСЛОН. Комплектация из собственной сертифицированной линейки, заводские сертификаты на все материалы.
- Монтаж под ключ. Фундаменты, стойки, натяжка тросовой системы, укладка улавливающих сеток, акты скрытых работ.
- Натурные испытания и сертификация. Контроль натяжения и деформаций, протокол испытаний и сертификат производителя с подтверждёнными параметрами ударостойкости.
- Исполнительная документация. КС-2, КС-3, ИД, паспорта материалов, гарантийный сертификат на 5 лет.
Стоимость
Зависит от площади и высоты здания, конфигурации и класса угрозы. Ориентир для блочной котельной — единицы млн ₽ за комплект «проект + производство + монтаж». Работаем по 223-ФЗ/44-ФЗ, НДС 22%, СРО. Точный расчёт — после обследования.
✓ Бесплатный аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет
Получить расчёт ЗОК →Частые вопросы
Можно ли защитить котельную без остановки отопления?
Как учитывается дымовая труба?
Какой уровень защиты нужен котельной?
Подходит для газовой и угольной котельной?
Сколько стоит защита котельной?
Смотрите также: ЗОК ЗАСЛОН · проектирование по СП 542 · обнаружение и подавление дронов — направления защиты от БПЛА компании МелданаСБ.
